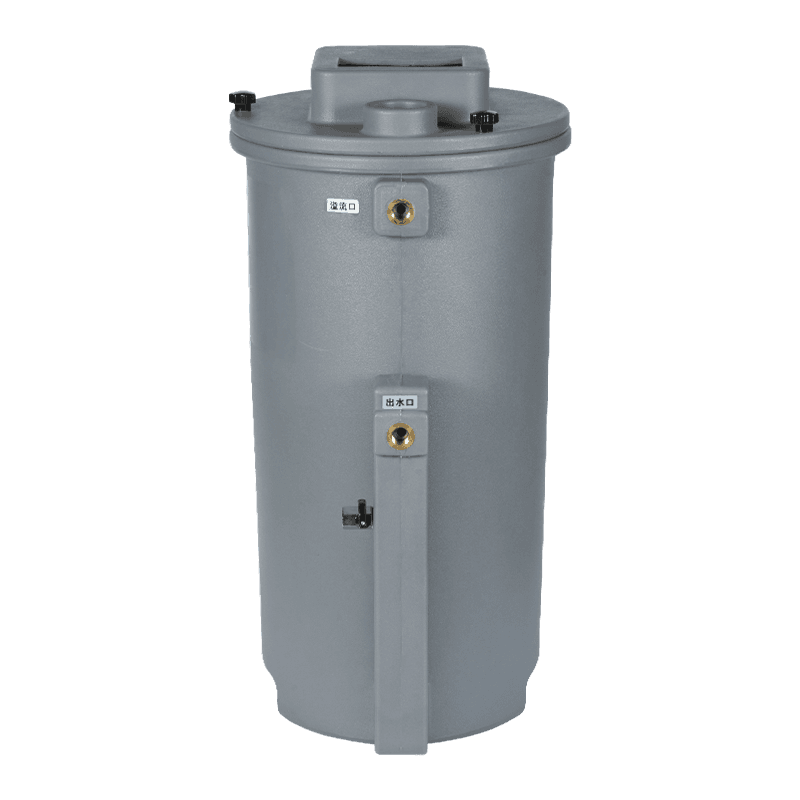

اصل کار (ظرفیت پردازش 4-8 متر 3 /حداقل)
1. میعانات هوای فشرده شده حاوی روغن از طریق ورودی آب وارد محفظه فشار می شود.
2. فشار سیستم در محفظه رفع فشار آزاد می شود و میعانات به آرامی وارد محفظه فیلتر می شود.
3. عنصر فیلتر جذب روغن در محفظه فیلتر بیشتر قطرات روغن موجود در میعانات را جذب و فیلتر می کند.
4. میعانات حاوی فقط مقدار کمی از روغن از طریق عنصر فیلتر تصفیه فیلتر و تصفیه می شود.
5. میعانات فیلتر شده به طور مستقیم از طریق پریز آب تخلیه می شود.

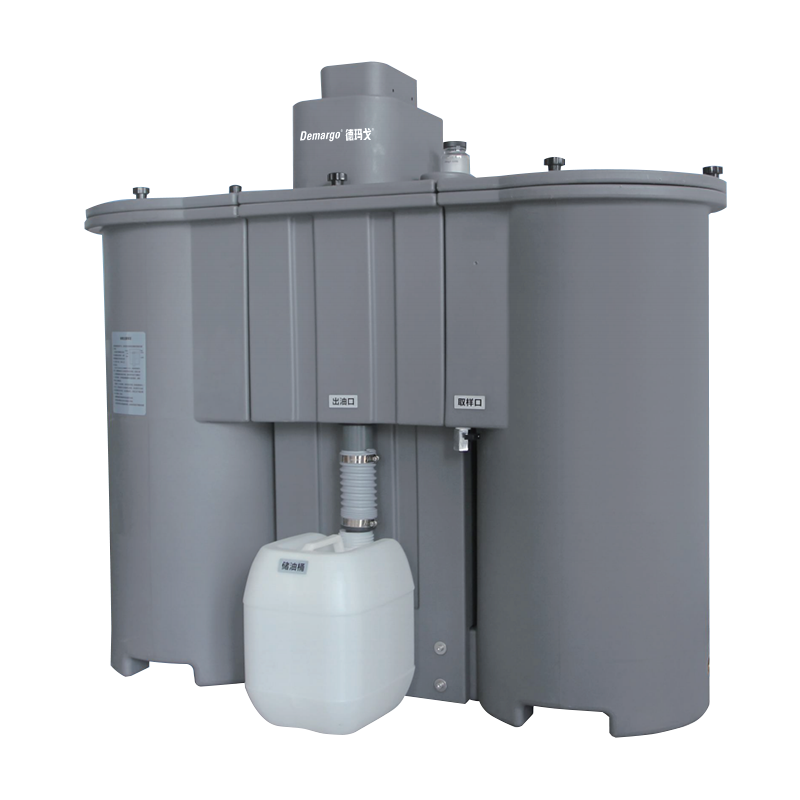

اصل کار (ظرفیت پردازش 15-70 متر 3 /حداقل)
1. میعانات هوای فشرده شده حاوی روغن از طریق ورودی آب وارد محفظه فشار می شود. فشار سیستم در محفظه رفع فشار آزاد می شود و میعانات به داخل محفظه قبل از جداسازی جریان می یابد.
2. میعانات در محفظه قبل از جداسازی به طور خودکار با توجه به وزن متفاوت روغن و آب از هم جدا می شود.
3. لایه روغن به طور مداوم ضخیم روی لایه فوقانی از طریق دستگاه سرریز وارد بشکه ذخیره روغن می شود.
4. میعانات با کمترین روغن در لایه پایین وارد مخزن فیلتر اصلی از طریق لوله سرریز دیگر می شود تا بیشتر قطرات روغن را جذب و فیلتر کند.
5. میعانات حاوی فقط مقادیر ردیابی جریان روغن به مخزن فیلتر ثانویه برای تکمیل تصفیه و تصفیه.
6. میعانات فیلتر شده به طور مستقیم از طریق پریز برق تخلیه می شود .
استعلام
توضیحات محصول
| جدول انتخاب جداکننده روغن و آب LS | ||||||
| مدل | ls4 | ls8 | LS15 | LS30 | LS45 | LS70 |
| جریان دستگاه پیچ (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| قطر ورودی آب | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| قطر خروجی آب | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| قطر خروجی روغن | - | - | DN40 | DN40 | DN40 | DN40 |
| دمای کار | 5 ℃ ~ 60 ℃ | |||||
| حداکثر فشار کار | 16 نوار | |||||
| مادی | پستان | |||||
| ابعاد کلی (میلی متر) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1300 × 510 × 1340 |
| وزن (کیلوگرم) | 14 | 21 | 43 | 55 | 73 | 92 |
