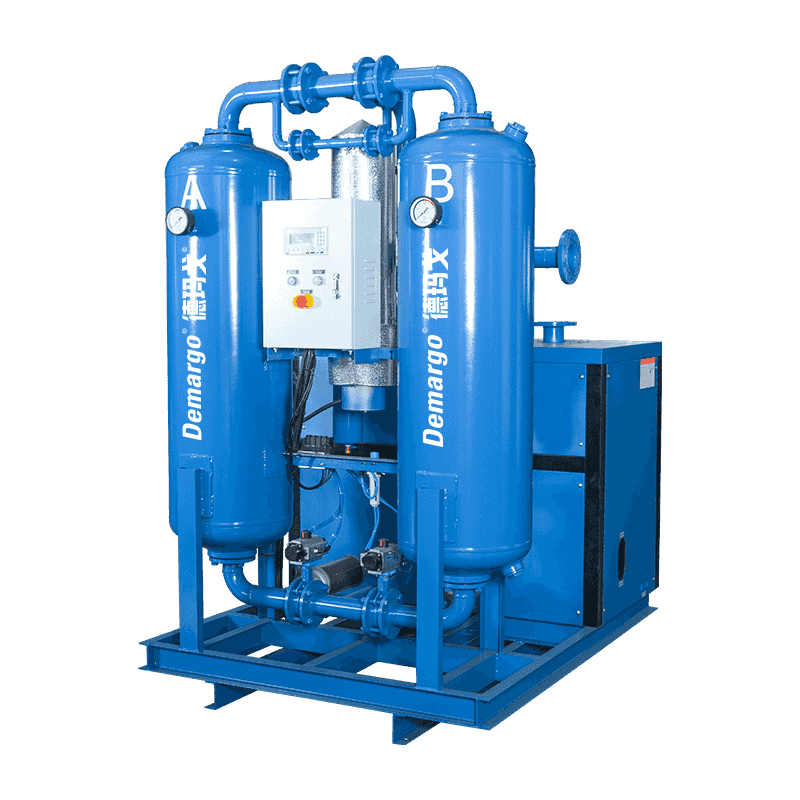

در خشک کن ترکیبی میکرو گرم ، هوای فشرده شده ابتدا وارد Precooler می شود تا گرما را با هوای فشرده شده خشک از خشک کن جذب کند ، به طوری که دمای هوای فشرده شده خشک افزایش می یابد ، و در همان زمان ، دمای هوای کمپرس قبل از ورود به تبخیر کاهش می یابد ، بخشی از آب برداشته می شود و از کارآزمایی آب خارج می شود و از کارآزمایی استفاده می شود و کاهش می یابد و از نظر اتاق کاهش می یابد. سپس برای یخچال ، خنک کننده و کاهش خونریزی وارد تبخیر کننده می شود تا هوای فشرده شده تا حدود 5 درجه سانتیگراد خنک شود.
بیشتر آب ، روغن و برخی ناخالصی های موجود در هوای فشرده در اینجا متراکم می شوند و بخار هوا و آب توسط جداکننده آب گاز از هم جدا می شوند. آب و روغن از طریق زهکشی اتوماتیک تخلیه می شود. هوای فشرده پس از خشک شدن یخ وارد برج جذب می شود. هوای فشرده شده توسط اصل جذب نوسان فشار تا زمانی که دمای نقطه شبنم نیازها را برآورده کند ، عمیقاً جذب و خشک می شود. هوای فشرده شده خشک که از برج جذب بیرون می آید به پیشرو باز می گردد تا هوای فشرده شده گرم و مرطوب را از کمپرسور هوا خنک کند تا دمای خاص خود افزایش یابد. هوای فشرده شده خشک گرم همچنین می تواند از تراکم در خط لوله انتقال جلوگیری کند. هوای بازسازی خشک کن هوای گرم و خشک است که از خروجی هوا خشک کن کشیده شده و توسط بخاری گرم می شود. بنابراین ، جاذب می تواند در مدت زمان کمتری با مصرف گاز بازسازی بسیار بازسازی شود. جریان فرآیند خشک کن ترکیبی میکرو-گرم در شکل 2 نشان داده شده است. هوای فشرده شده ابتدا وارد پیشرو برای تبادل گرما با هوای فشرده شده خشک از خشک کن می شود ، به طوری که دمای هوای فشرده شده خشک افزایش می یابد ، و در همان زمان ، دمای هوای فشرده شده قبل از ورود به تبخیر کننده کار کاهش می یابد ، و بخشی از آب کاهش می یابد تا آب آن کاهش یابد و از نظر آب کاهش می یابد و آب آن را کاهش می دهد و آب آن را کاهش می دهد و آب آن را کاهش می دهد. سپس برای یخچال ، خنک کننده و کاهش خونریزی وارد تبخیر کننده می شود تا هوای فشرده شده تا حدود 5 درجه سانتیگراد خنک شود
استعلام
توضیحات محصول
| فشار | 0.6 ~ 1.0MPa |
| نقطه شبنم فشار هوا خروجی | -40 ~ -70 |
| افت فشار | 0.05MPa |
| دمای محیط زیست | ≤32 |
| دمای هوای ورودی | 45 |
| حجم هوا را پاک کنید | 3 ~ 5 ٪ |
| مدل | dm15zh | dm26zh | dm40zh | dm65zh | dm85zh | dm110zh | dm130zh | dm150zh | dm200zh | dm300zh | dm400zh | dm500zh | dm600zh | dm800zh | dm1000zh | dm1200zh | dm1500zh | dm2000zh | |
| ظرفیت (NM 3 /حداقل) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| اتصال هوایی | ZG1 " | ZG1 " | ZG1½ " | ZG1½ " | ZG2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| قدرت کمپرسور (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| میزان گردش خون خنک کننده | خنک کننده هوا اجباری | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| ولتاژ (V/Hz) | 220/50 یا 380/50 | 380/50 | |||||||||||||||||
| وزن خالص (کیلوگرم) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| ابعاد (میلی متر) | طول | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| عرض | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| ارتفاع | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
موارد ساختمانی
